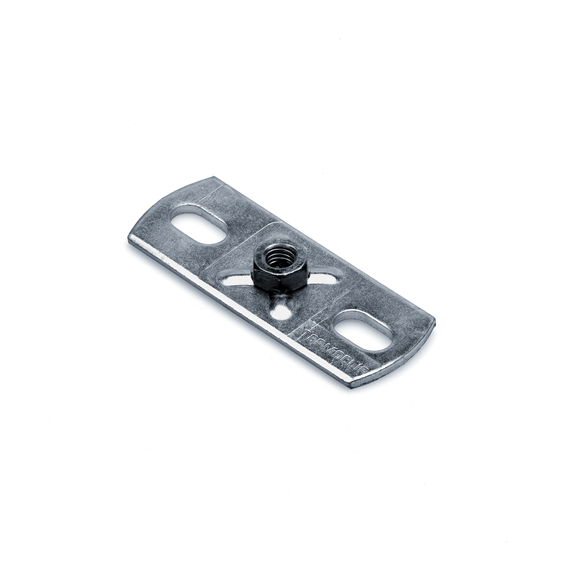

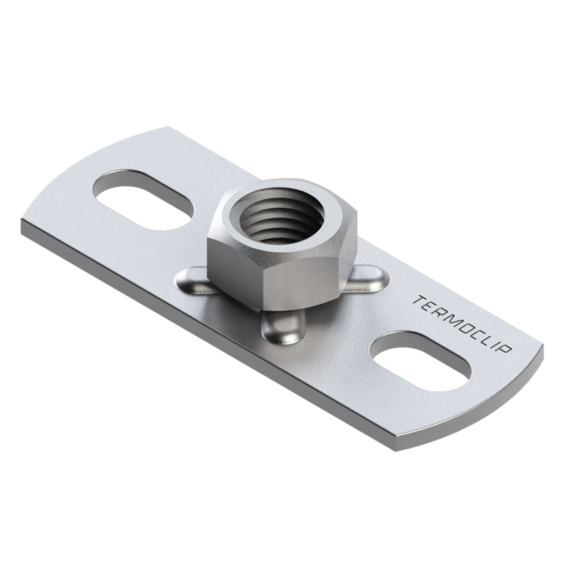

Пластина опорная для малых нагрузок 3F2

Назначение:

Применяется в качестве опоры при креплении к потолку или монтажному профилю. Обеспечивает универсальное использование с полнотелыми метрическими резьбовыми соединениями. Универсальный соединитель для любого базового материала (основания).

Материал:

Сталь, гальваническое покрытие цинком.

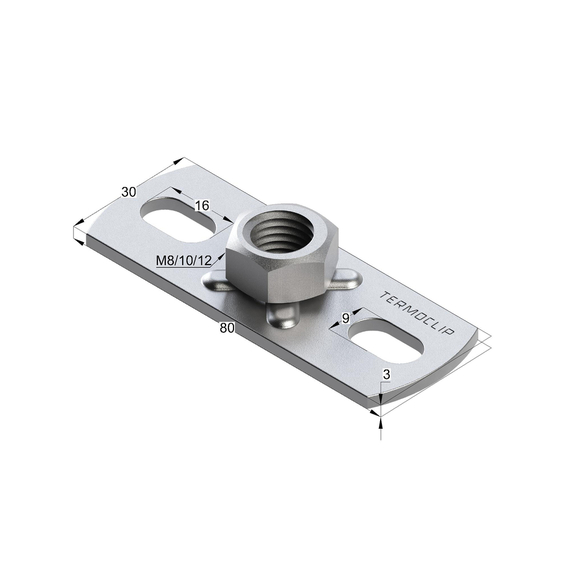

Длина, мм Ширина, мм Толщина металла, мм Гайка Вес, кг Артикул
80 30 3,0 М8 0,05 09123001
80 30 3,0 М10 0,06 09123002
80 30 3,0 М12 0,06 09123003
Нагрузки. Пластина опорная для малых и средних нагрузок
Наименование Максимальная растягивающая нагрузка Frec,кН
Пластина опорная для малых нагрузок
M8 3,0
M10 4,0
M12 6,0
Пластина опорная для средних нагрузок
М8 4,0
M10 6,0
M12 8,0
M16 12,5
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
  • Используется в качестве опоры при монтаже легких трубопроводов.
  • Применяется в качестве несущей опоры для вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций инженерных сетей.

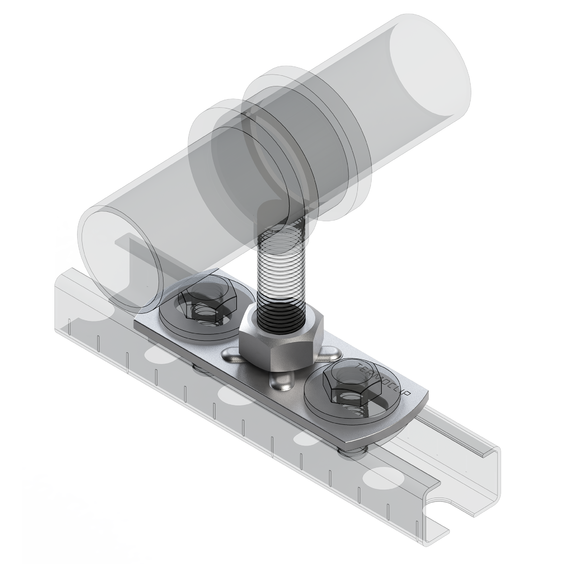

  • Применяется для раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем при малых нагрузках.
  • Возможно использование в сочетании с профилем в качестве опоры при сборке сложных узлов.
Преимущества Пластина опорная для малых нагрузок
  1. Многообразные возможности монтажа в сочетании с монтажными профилями.
  2. Удобство регулировки в небольших диапазонах при различных узловых решениях, за счет отверстий характерной формы.
  3. Равномерное распределение нагрузки за счет увеличения контактной плоскости опорной пластины с основанием.
