Крепеж кабеля ТСС 3
Крепеж кабеля ТСС 3

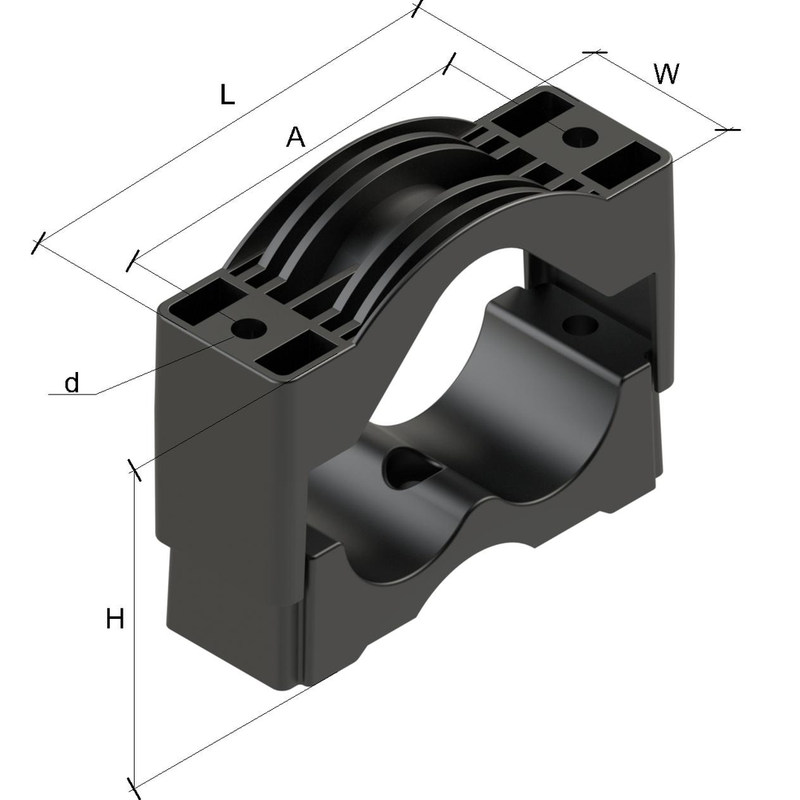

Чертеж Крепеж кабеля ТСС 3

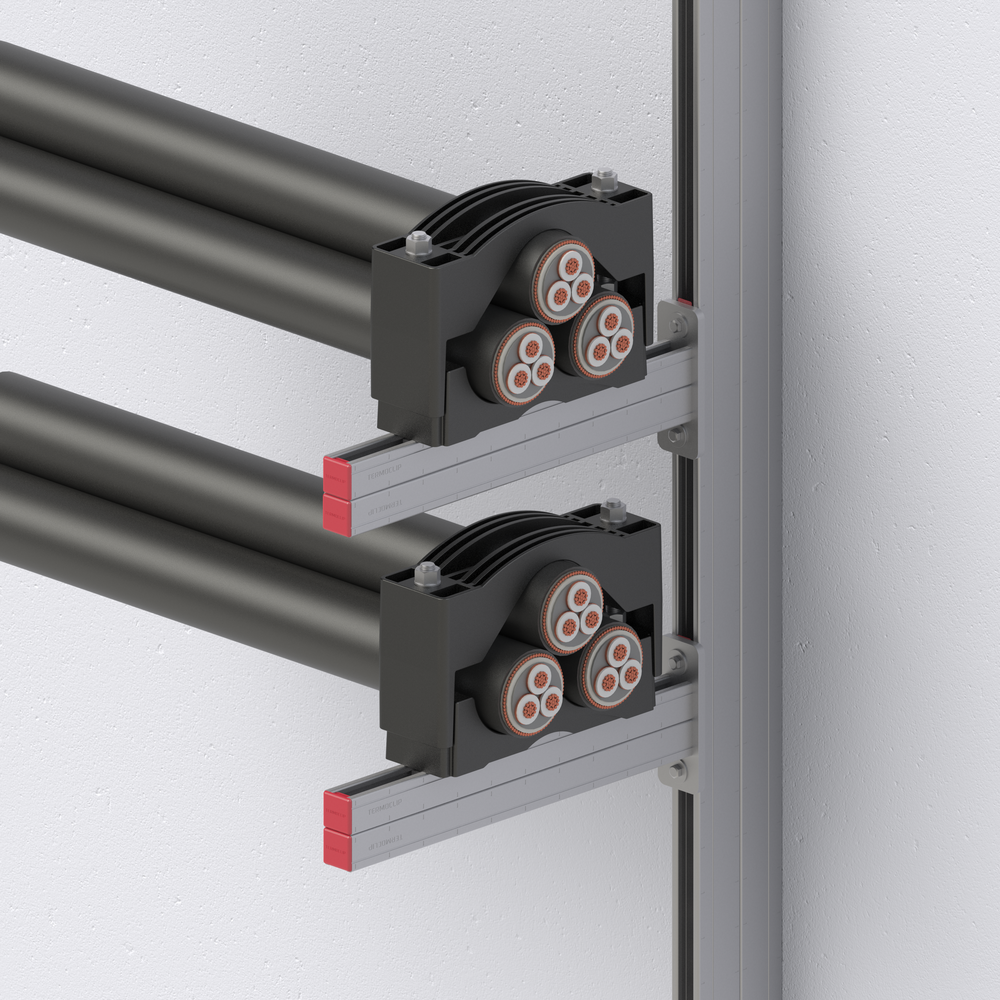

Применение Крепеж кабеля ТСС 3

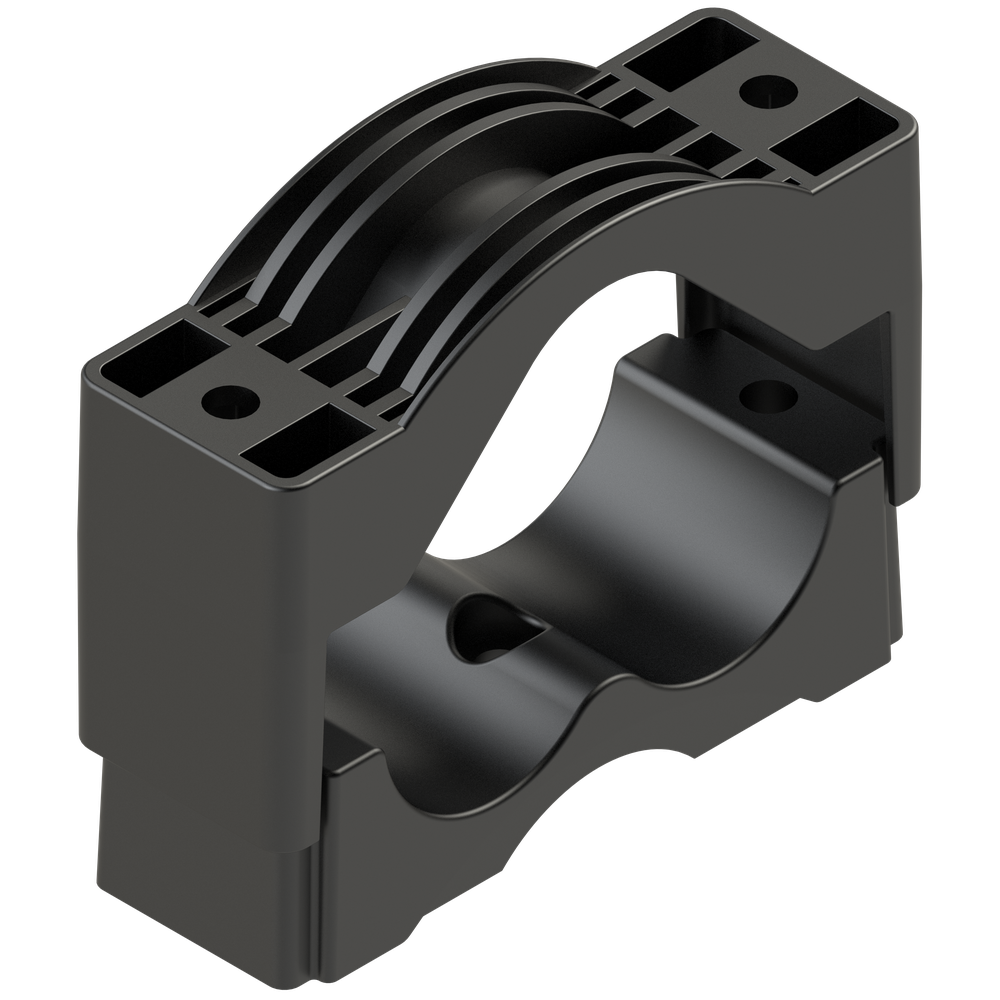

Крепеж кабельный ТСС 3

Как заказать?

Отдел продаж:

Назначение:

Крепеж кабельный типа ТСС 3 применяется для крепления трёх кабелей разных классов напряжения от 1 до 500 кВ, в том числе и с внешней изоляцией из ПВХ и сшитого ПЭ. Типоразмерный ряд крепежа охватывает диапазон диаметров кабелей от 24 мм до 150 мм. С динамической стойкостью к токам короткого замыкания до 150 кА.

Материал:

Стеклонаполненный полиамид с микроволоконной структурой обеспечивающей высокую жесткость, ударную и статическую прочность.
Температурный диапазон от -60 до +120C
Стойкость ко всем видам атмосферных воздействий, включая ультрафиолетовое и радиационное излучения.
Стойкость к продуктам нефтепереработки, солям, щелочам и кислотам.
Огнестойкость (наивысшая категория VO в классе самозатухающих полимеров по стандарту UL 94).
Высокая электрическая прочность.

Типоразмер	D отв-ия., мм	Меж-центр., мм	Шпилька. Резьба	Шпилька. Длина, мм. (один уровень)	Шпилька. Длина, мм. (два уровня)	Вид доработки*	Артикул
24-31	11	88	М10	110	200	r min	09502101
31-40	11	113	М10	130	240	r min	09502102
40-53	13	141	М12	160	305	r min	09502103
53-70	13	175	М12	195	375	r min+У	09502104
70-90	13	218	М12	230	455	r min+У	09502105
90-116	15	272	М12,(М14)	290	565	r min	09502106
116-150	15	344	М12,(М14)	360	710	r min	09502107
* виды изменений геометрии: «r min» – радиус дуги охвата кабеля; «У» - усиленные боковины детали ВЕРХ

Преимущества Крепеж кабеля ТСС 3

Высокая механическая прочность, стойкость к динамическим и ударным нагрузкам, при эксплуатации и токах короткого замыкания.
Типоразмерный ряд крепежа охватывает диапазон диаметров кабелей от 25 мм до 165 мм.
Материал устойчив к озону, ультрафиолету, атмосферным осадкам, радиации, продуктом нефтепереработки, щелочам и кислотам, что позволяет использовать крепеж кабельный ТСС 3 в агрессивных средах.
Диапазон эксплуатации от -40+120 позволяет применять в регионах со сложными климатическими условиями.
Отсутствует замкнутый электромагнитный контур и исключает контакт кабеля с металлической опорной конструкцией.
Электропроводимый металлический контур из магнитных материалов (проводимость).
Типоразмерный ряд крепежа охватывает диапазон диаметров кабелей от 25 мм до 165 мм.

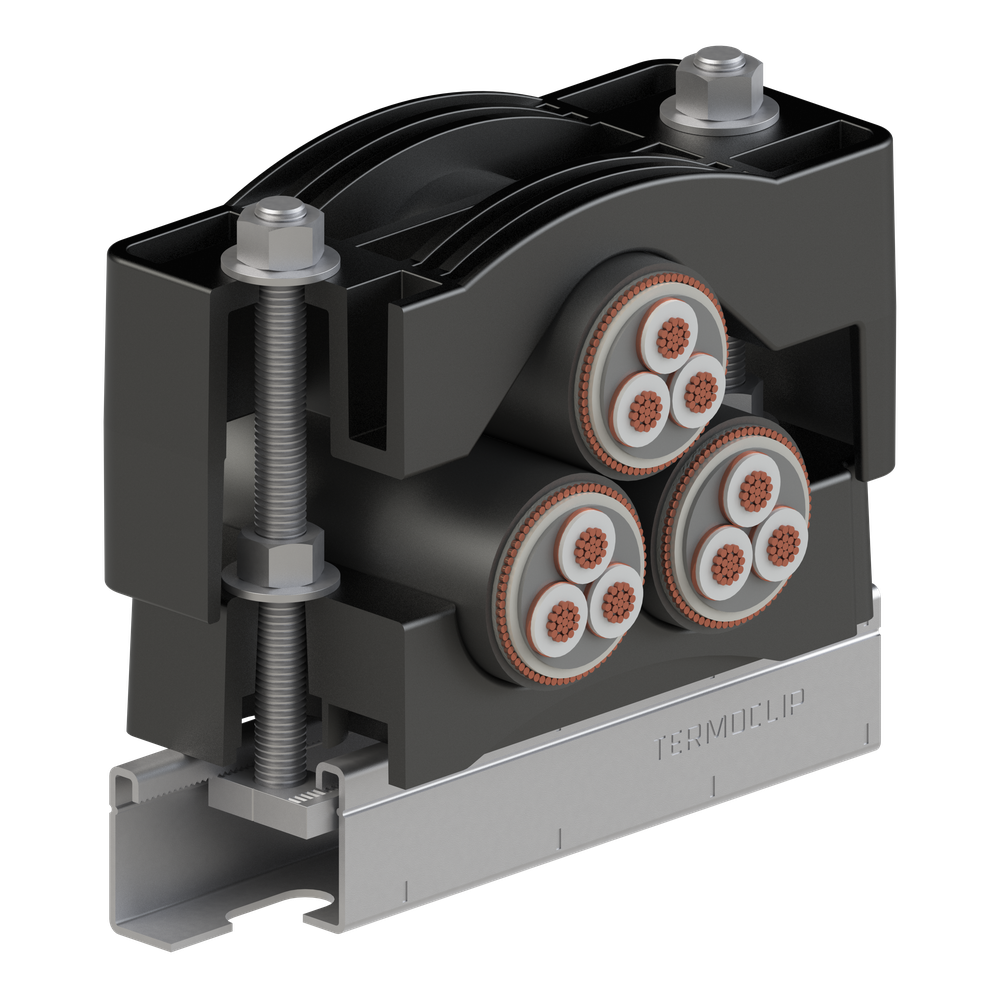

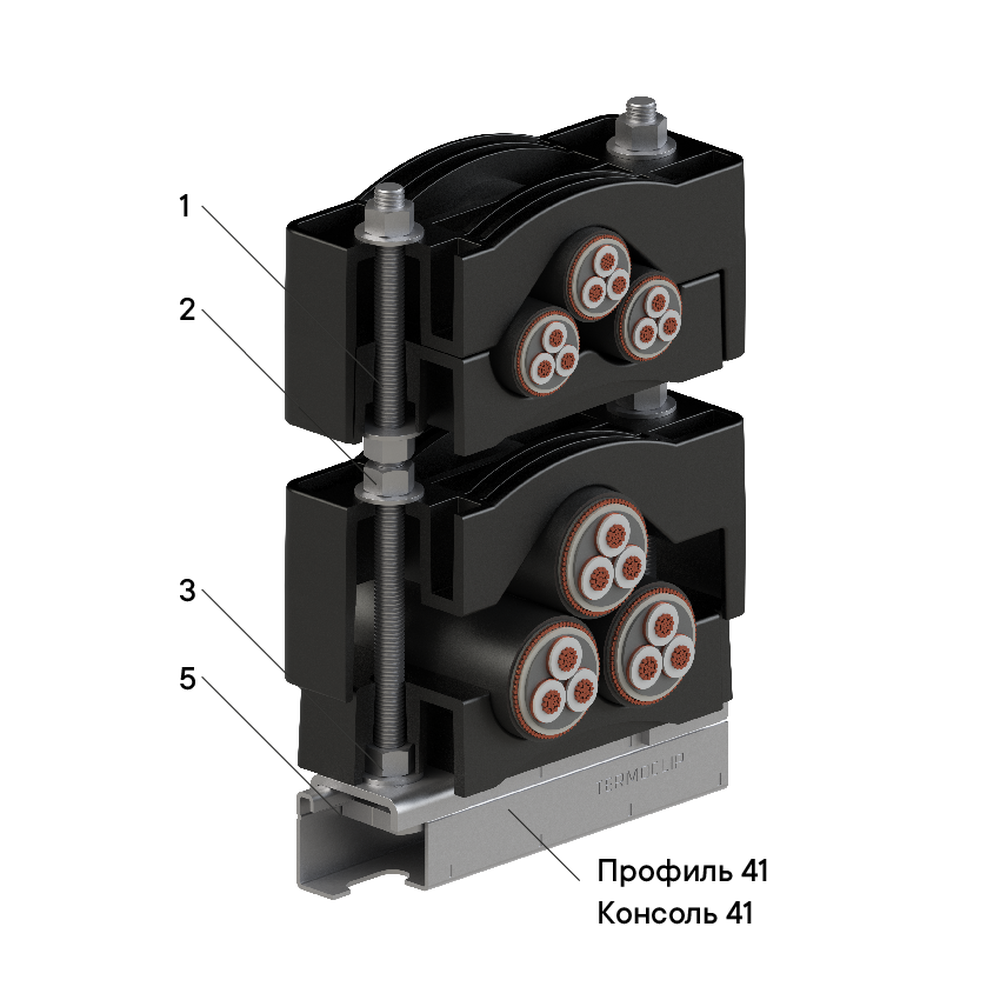

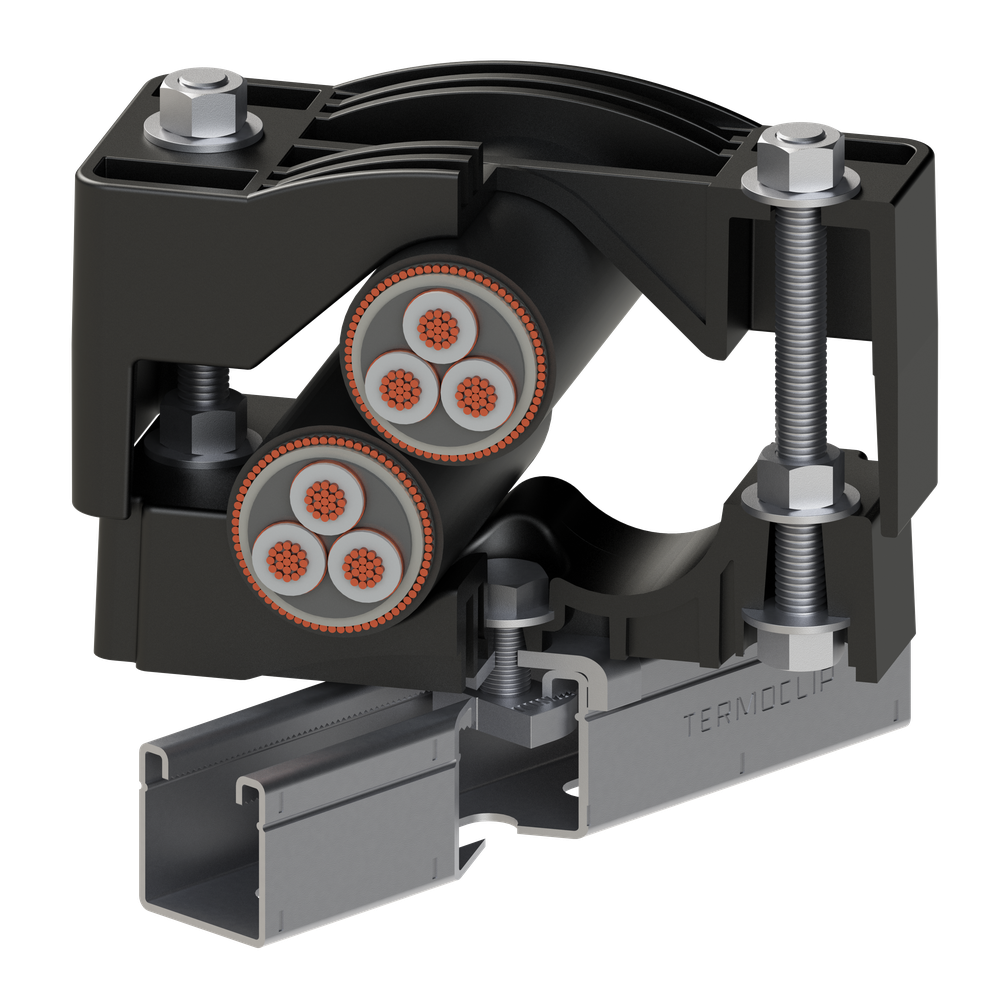

Поверхность контакта деталей крепежа ТСС 3 с кабелем обеспечивает надёжное удержание при малых контактных напряжениях на его поверхности, препятствуя его локальным повреждениям при монтаже и эксплуатации. Позволяет легко прокладывать линии как в один, так и несколько уровней друг над другом.
При прокладке кабелей на вертикальных и наклонных поверхностях для предотвращения проскальзывания рекомендуется между деталями крепежа и кабелем установка ленты уплотнительной.
