Соединители продольные Termoclip

Соединитель профиля седельный TSC SC 41 4F4 продольный седельный
  1. Termoclip
  2. Монтажные системы
  3. Соединители продольные
  4. Соединитель профиля седельный TSC SC 41 4F4
Соединитель профиля седельный TSC SC 41 4F4. Купить

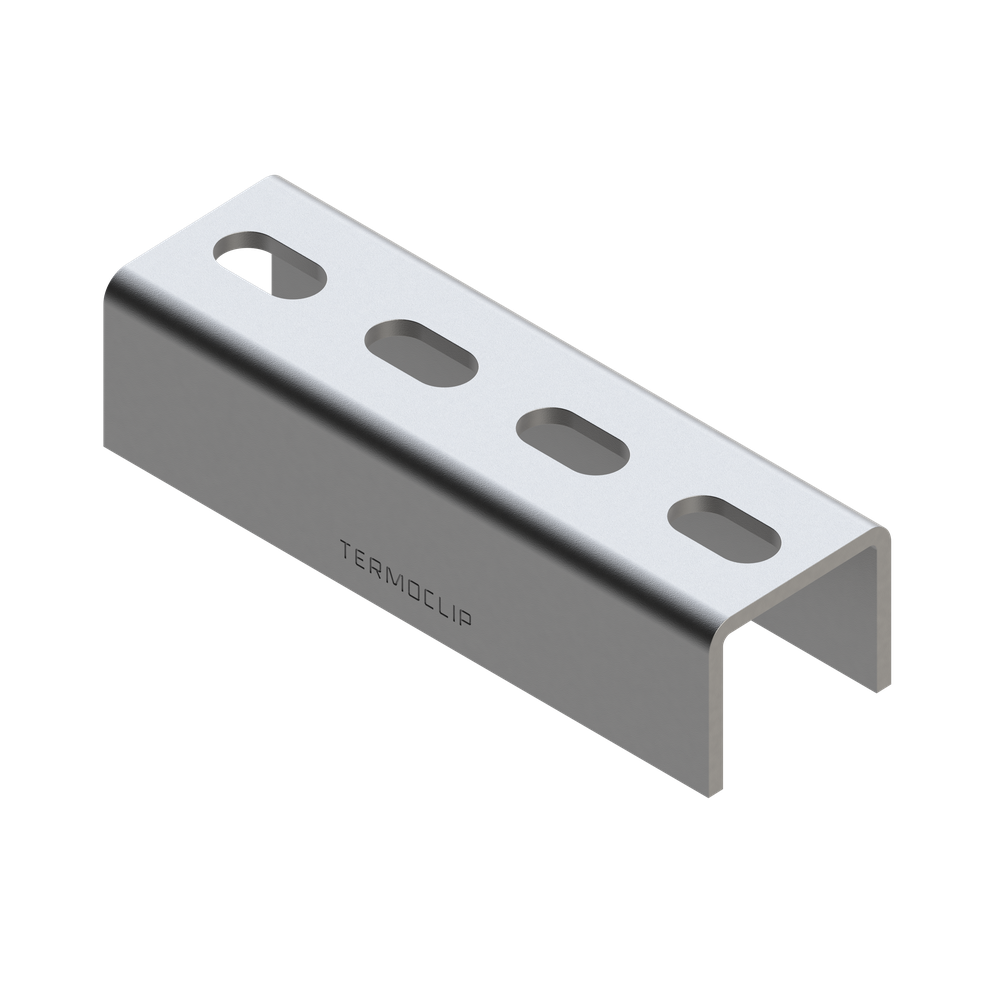

  • Соединитель профиля седельный TSC SC 41 4F4
    Соединитель профиля седельный TSC SC 41 4F4

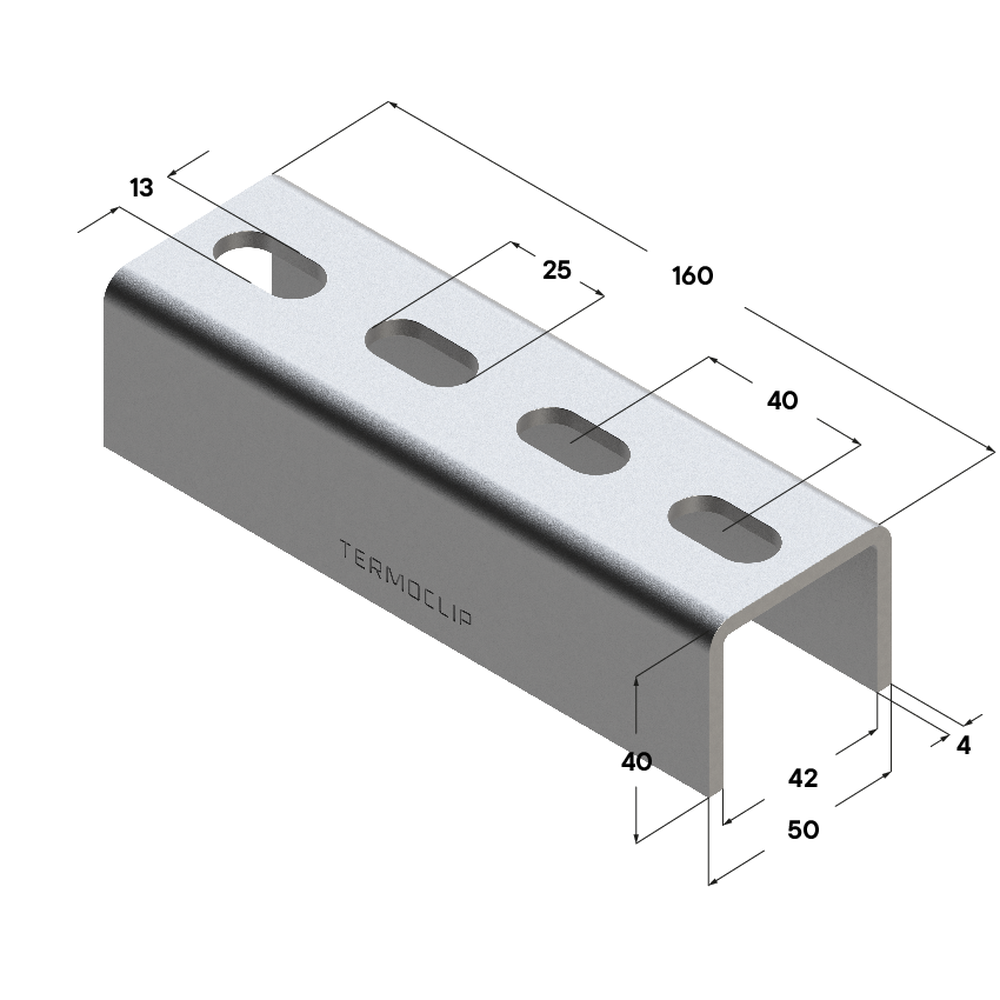

  • Чертеж Соединитель профиля седельный TSC SC 41 4F4
    Чертеж Соединитель профиля седельный TSC SC 41 4F4

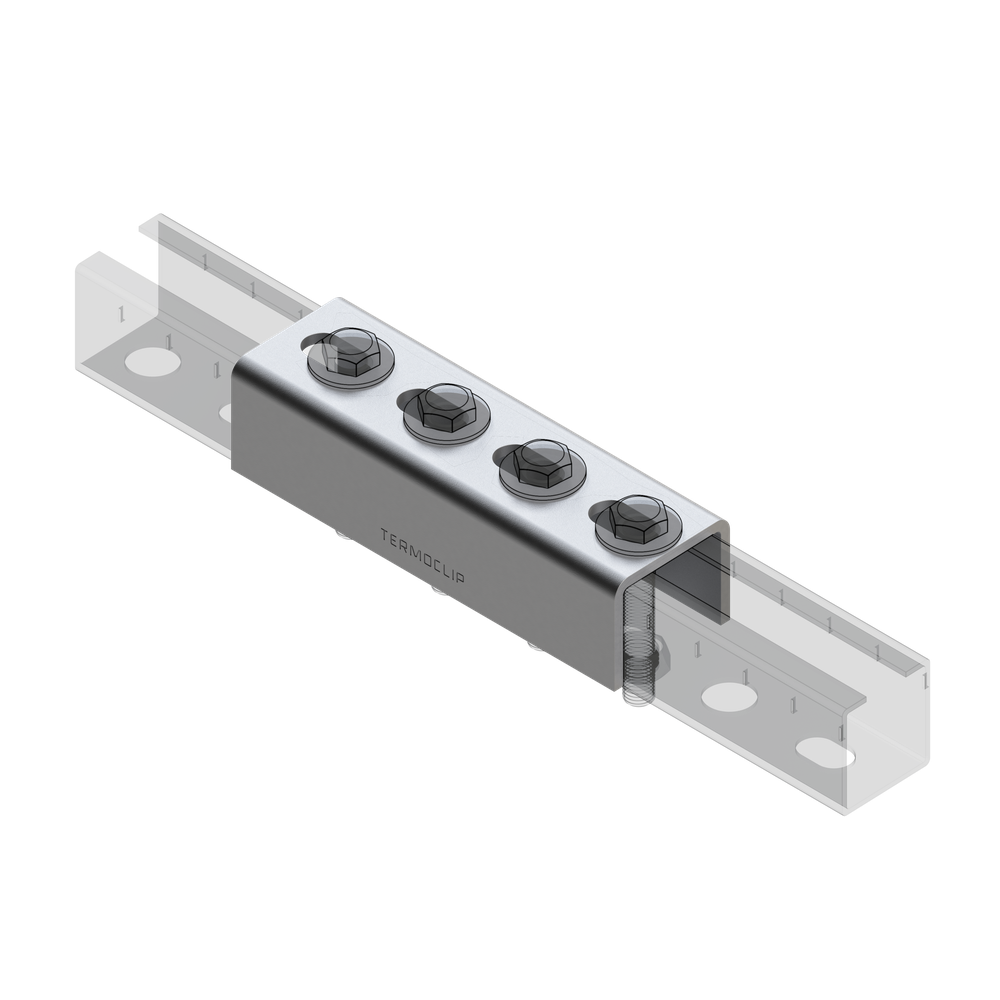

  • Применение Соединитель профиля седельный TSC SC 41 4F4
    Применение Соединитель профиля седельный TSC SC 41 4F4

Соединитель профиля седельный TSC SC 41 4F4 продольный седельный

Как заказать?

Отправить запрос

Отдел продаж:

+7 495 995 49 87
zakaz@termoclip.ru

Назначение:

Продольный стыковой соединитель в тяжелом и прочном исполнении для надежного монтажа и соединения профилей системы. Позволяет решать задачи удлинения конструктивных элементов, выполненных на основе профиля без существенного снижения несущих характеристик профиля.

Материал:

Сталь 4 мм, гальваническое покрытие цинком.
Длина, ммШирина, ммТолщина металла, ммВес, кг Артикул
1605040,6 09248001
1605040,6Hdg09248101
Монтаж Соединитель профиля седельный TSC SC 41 4F4
  • Допускается использование при монтаже с целью наращивания заданной длины конструктива, выполненного на основе несущего монтажного профиля.
  • При необходимости может использоваться для удлинения консолей, при соблюдении требований монтажа с помощью двух соединителей, что позволяет сохранить полный момент сопротивления основного профиля консоли.
  • Может использоваться как крепежный модуль с предустановленными на негоэлементами оснастки (Т-образные болты, двойные гайки, шпильки, болты с шестигранной головкой), что обеспечит легкость монтажа.
Преимущества Соединитель профиля седельный TSC SC 41 4F4
  1. Многообразные возможности монтажа в сочетании с монтажными профилями и консолями.
  2. Обеспечивает узловые соединения с достаточной требовательностью к нагрузочной способности.
  3. Удобство регулировки и фиксации при монтаже благодаря совместному использованию с гайками (ромбовидная, универсальная, усиленная).
  4. Простое увеличение длины профилей методом соединения между профилями 38-41.
  5. Использованием 2-х соединителей имеют полный момент сопротивления сечения профиля.
  6. Универсальность: требуется меньшее количество элементов для задачи соединения профиля.
  7. Соединение с геометрическим замыканием благодаря 4 винтам.
  8. Длинная направляющая соединяемых профилей исключает разрушение соединения на излом.
  9. Продольные отверстия в соединителе служат для выравнивания допусковпри монтаже.
