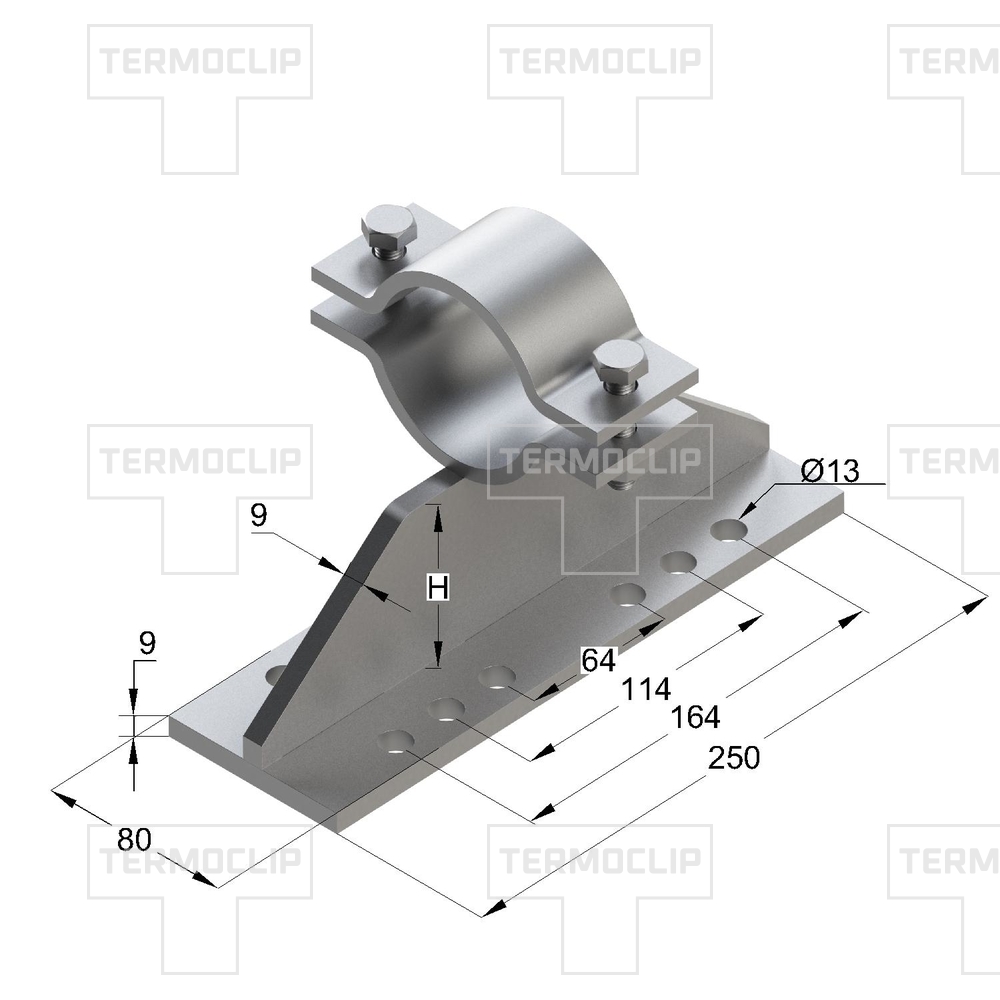

Опора трубная TPF 1/1
Назначение:
Создание подвижных и неподвижных опор при креплении магистральных трубопроводных систем теплоснабжения, отопления, горячего и холодного водоснабжения.Материал:
Материал: СТ235JR (СТ3)Покрытие: гальваническое покрытие цинком; Hdg
| Наименование, маркировка, типоразмер изделия | Размер (BxS), мм | Стяжные болты | Fx, кН | Fy, кН | Fz, кН | H | Артикул |
| TPF1/1 250x80 H85 9F 21-22 50х6F | 50x6 | 10х50 | 1 | 0,9 | 1 | 85 | 9415001 |
| TPF1/1 250x80 H85 9F 25-27 50х6F | 50x6 | 10х50 | 1 | 0,9 | 1 | 85 | 9415002 |
| TPF1/1 250x80 H85 9F 28-30 50х6F | 50x6 | 10х50 | 1 | 0,9 | 1 | 85 | 9415003 |
| TPF1/1 250x80 H85 9F 31-33 50х6F | 50x6 | 10х50 | 1 | 0,9 | 1 | 85 | 9415004 |
| TPF1/1 250x80 H85 9F 34-36 50х6F | 50x6 | 10х50 | 1 | 0,9 | 1 | 85 | 9415005 |
| TPF1/1 250x80 H85 9F 39-41 50х6F | 50x6 | 10х50 | 1,1 | 0,9 | 1,2 | 85 | 9415006 |
| TPF1/1 250x80 H85 9F 42-45 50х6F | 50x6 | 10х50 | 1,1 | 0,9 | 1,2 | 85 | 9415007 |
| TPF1/1 250x80 H85 9F 47-50 50х6F | 50x6 | 10х50 | 1,1 | 0,9 | 1,2 | 85 | 9415008 |
| TPF1/1 250x80 H85 9F 53-56 50х6F | 50x6 | 10х50 | 1,3 | 0,9 | 1,6 | 85 | 9415009 |
| TPF1/1 250x80 H85 9F 57-61 50х6F | 50x6 | 10х50 | 1,3 | 0,9 | 1,6 | 85 | 9415010 |
| TPF1/1 250x80 H85 9F 62-66 50х6F | 50x6 | 10х50 | 1,4 | 1 | 1,9 | 85 | 9415011 |
| TPF1/1 250x80 H85 9F 68-72 50х6F | 50x6 | 10х50 | 1,4 | 1 | 1,9 | 85 | 9415012 |
| TPF1/1 250x80 H85 9F 73-78 50х6F | 50x6 | 20х90 | 1,4 | 1 | 1,9 | 85 | 9415013 |
| TPF1/1 250x80 H85 9F 88-93 50х6F | 50x6 | 20х90 | 1,5 | 1,1 | 2,3 | 85 | 9415014 |
| TPF1/1 250x80 H85 9F 100-105 50х6F | 50x6 | 20х90 | 2,6 | 1,8 | 4,3 | 85 | 9415015 |
| TPF1/1 250x80 H85 9F 108-115 50х6F | 50x6 | 20х90 | 2,6 | 1,8 | 4,3 | 85 | 9415016 |
| TPF1/1 250x80 H85 9F 125-133 50х6F | 50x6 | 20х90 | 2,9 | 2 | 5,1 | 85 | 9415017 |
| TPF1/1 250x80 H85 9F134-142 50х6F | 50x6 | 20х90 | 3,1 | 2,1 | 6 | 85 | 9415018 |
| TPF1/1 250x80 H85 9F 154-162 50х6F | 50x6 | 20х90 | 3,1 | 2,1 | 6 | 85 | 9415019 |
| TPF1/1 250x80 H140 21-22 50х6F | 50x6 | 10х50 | 1 | 0,9 | 1 | 140 | 9415020 |
| TPF1/1 250x80 H140 9F 25-27 50х6F | 50x6 | 10х50 | 1 | 0,9 | 1 | 140 | 9415021 |
| TPF1/1 250x80 H140 9F 28-30 50х6F | 50x6 | 10х50 | 1 | 0,9 | 1 | 140 | 9415022 |
| TPF1/1 250x80 H140 9F 31-33 50х6F | 50x6 | 10х50 | 1 | 0,9 | 1 | 140 | 9415023 |
| TPF1/1 250x80 H140 9F 34-36 50х6F | 50x6 | 10х50 | 1 | 0,9 | 1 | 140 | 9415024 |
| TPF1/1 250x80 H140 9F 39-41 50х6F | 50x6 | 10х50 | 1,1 | 0,9 | 1,2 | 140 | 9415025 |
| TPF1/1 250x80 H140 42-45 50х6F | 50x6 | 10х50 | 1,1 | 0,9 | 1,2 | 140 | 9415026 |
| TPF1/1 250x80 H140 9F 47-50 50х6F | 50x6 | 10х50 | 1,1 | 0,9 | 1,2 | 140 | 9415027 |
| TPF1/1 250x80 H140 9F 53-56 50х6F | 50x6 | 10х50 | 1,3 | 0,9 | 1,6 | 140 | 9415028 |
| TPF1/1 250x80 H140 9F 57-61 50х6F | 50x6 | 10х50 | 1,3 | 0,9 | 1,6 | 140 | 9415029 |
| TPF1/1 250x80 H140 62-66 50х6F | 50x6 | 10х50 | 1,4 | 1 | 1,9 | 140 | 9415030 |
| TPF1/1 250x80 H140 68-72 50х6F | 50x6 | 10х50 | 1,4 | 1 | 1,9 | 140 | 9415031 |
| TPF1/1 250x80 H140 73-78 50х6F | 50x6 | 20х90 | 1,4 | 1 | 1,9 | 140 | 9415032 |
| TPF1/1 250x80 H140 88-93 50х6F | 50x6 | 20х90 | 1,5 | 1,1 | 2,3 | 140 | 9415033 |
| TPF1/1 250x80 H140 100-105 50х6F | 50x6 | 20х90 | 2,6 | 1,8 | 4,3 | 140 | 9415034 |
| TPF1/1 250x80 H140 108-115 50х6F | 50x6 | 20х90 | 2,6 | 1,8 | 4,3 | 140 | 9415035 |
| TPF1/1 250x80 H140 125-133 50х6F | 50x6 | 20х90 | 2,9 | 2 | 5,1 | 140 | 9415036 |
| TPF1/1 250x80 H140 134-142 50х6F | 50x6 | 20х90 | 3,1 | 2,1 | 6 | 140 | 9415037 |
| TPF1/1 250x80 H140 154-162 50х6F | 50x6 | 20х90 | 3,1 | 2,1 | 6 | 140 | 9415038 |
| TPF1/1 250x80 H85 9F134-142 50х6F | 50x6 | 20х90 | 3,1 | 2,1 | 6 | 85 | 9415101 |
| TPF1/1 250x80 H85 9F 154-162 50х6F | 50x6 | 20х90 | 3,1 | 2,1 | 6 | 85 | 9415102 |
| TPF1/1 250x80 H140 134-142 50х6F | 50x6 | 20х90 | 3,1 | 2,1 | 6 | 140 | 9415103 |
| TPF1/1 250x80 H140 154-162 50х6F | 50x6 | 20х90 | 3,1 | 2,1 | 6 | 140 | 9415104 |
Преимущества Опора трубная TPF 1/1
- Доступны два варианта высоты: 85 мм и 140 мм
- Крепление труб диаметром до 162 мм
- Применение при очень высоких осевых нагрузках
- Может использоваться в качестве подвижной или неподвижной опоры при совместном креплении с дополнительными комплектующими
- Обеспечивает простое в установке и надежное решение для фармацевтической, химической и нефтегазохимической отраслей или очистных сооружений и электростанций
