Гибкие связи кладки наружных стен
Широкий спектр гибких связей для фасадного строительства
МГС 2 МТ Е / АГ МТ. Купить

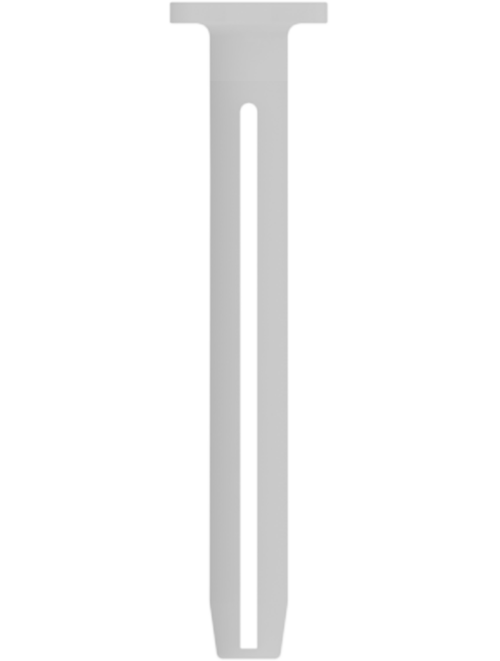

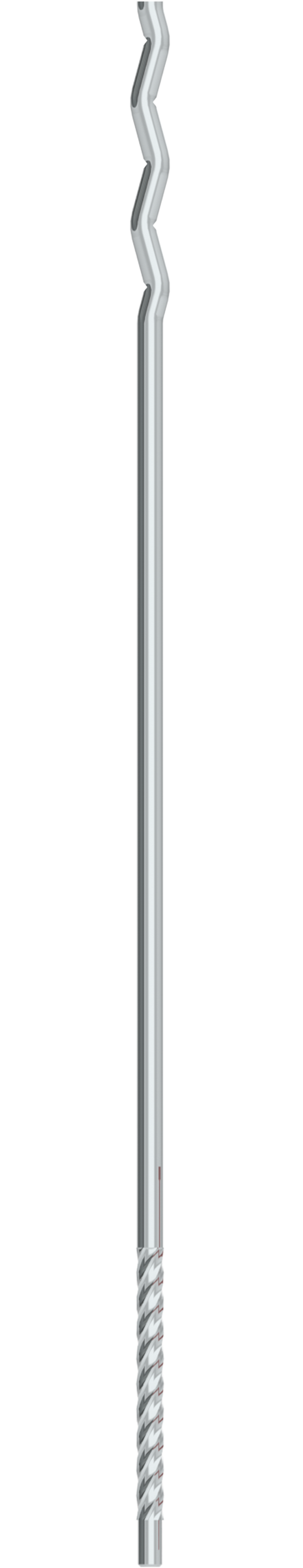

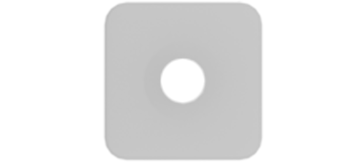

  • МГС 2 МТ Е / АГ МТ. Металлическая гибкая связь состоит из распорно-связующего элемента с диагональной накаткой и полиамидной анкерной гильзы АГ МТ
    МГС 2 МТ Е / АГ МТ. Металлическая гибкая связь состоит из распорно-связующего элемента с диагональной накаткой и полиамидной анкерной гильзы АГ МТ
  • МГС 2 МТ Е / АГ МТ. Металлическая гибкая связь состоит из распорно-связующего элемента с диагональной накаткой и полиамидной анкерной гильзы АГ МТ
    МГС 2 МТ Е / АГ МТ. Металлическая гибкая связь состоит из распорно-связующего элемента с диагональной накаткой и полиамидной анкерной гильзы АГ МТ
  • МГС 2 МТ Е / АГ МТ. Металлическая гибкая связь состоит из распорно-связующего элемента с диагональной накаткой и полиамидной анкерной гильзы АГ МТ
    МГС 2 МТ Е / АГ МТ. Металлическая гибкая связь состоит из распорно-связующего элемента с диагональной накаткой и полиамидной анкерной гильзы АГ МТ

Металлическая гибкая связь состоит из распорно-связующего элемента с диагональной накаткой и полиамидной анкерной гильзы АГ МТ

Как заказать?

Добавьте изделие в Заказ, затем отправьте Заявку.

в заказе ...

Отдел продаж:

+7 495 995 49 87
zakaz@termoclip.ru

Региональные менеджеры:

Выбрать регион

Материал:

Распорно-связующий элемент выполнен из нержавеющей стали; анкерная гильза выполнена из высококачественного полиамида, обладающего высокими прочностными характеристиками.

Назначение:

Предназначена для установки на имеющееся основание из полнотелого материала и служит для соединения его со штучной облицовочной кладкой.
Марк-ка D, связи / гильзы, мм Длина гибкой связи, мм Г-на заделки в несущее / облицовочное основание, мм В-на зазора между соединяемыми основаниями, мм
4x135 4/8 135 от 55/50 до 30
4x155 4/8 155 от 55/50 до 50
4x185 4/8 185 от 55/50 до 80
4x225 4/8 225 от 55/50 до 120
4x250 4/8 250 от 55/50 до 145
4x275 4/8 275 от 55/50 до 170
4x295 4/8 295 от 55/50 до 190
Температурный диапазон эксплуатации, °С–50 ... +80°С
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее50 лет
Вытягивающее усилие из основания, не менее, кН2.0
Типы основания
Бетон Б25
Бетон от Б15
Полнотелый кирпич

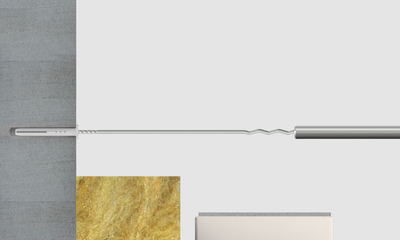

Монтаж

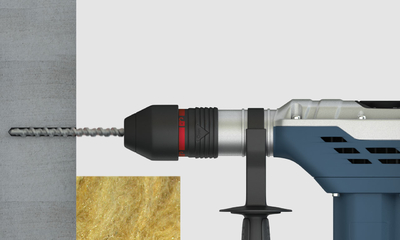

  1. В несущем полнотелом основании просверлить отверстие Ø 8 мм ( диаметр сверла по режущим кромкам ≤8,45 мм) и глубиной 60 мм. удалить продукты сверления из отверстия;
  2. В отверстие установить анкерную гильзу АГ МТ ( глубина анкеровки 56 мм);
  3. С помощью молотка и ОИ (обсадного инструмента) забить распорно-связующий элемент в гильзу дюбеля (глубина вбивания распорно-связующего элемента 57 мм).

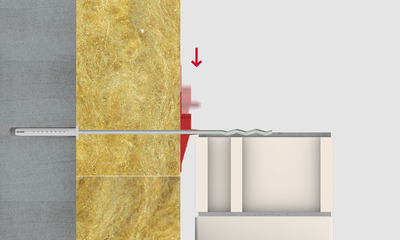

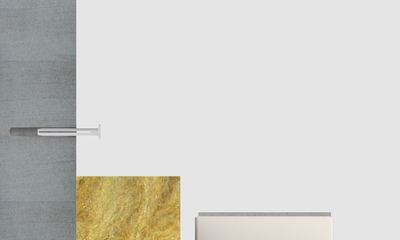

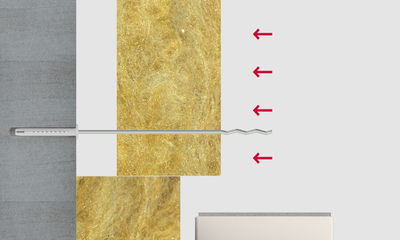

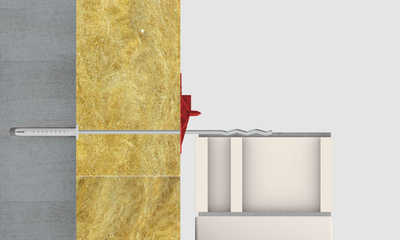

Монтаж: Гибка связь МГС 2 МТ / АГ МТ
Монтаж. Гибка связь МГС 2 МТ / АГ МТ
Монтаж: Гибка связь МГС 2 МТ / АГ МТ
Монтаж. Гибка связь МГС 2 МТ / АГ МТ
Монтаж: Гибка связь МГС 2 МТ / АГ МТ
Монтаж. Гибка связь МГС 2 МТ / АГ МТ
Монтаж: Гибка связь МГС 2 МТ / АГ МТ
Монтаж. Гибка связь МГС 2 МТ / АГ МТ
Монтаж: Гибка связь МГС 2 МТ / АГ МТ
Монтаж. Гибка связь МГС 2 МТ / АГ МТ
Монтаж: Гибка связь МГС 2 МТ / АГ МТ
Монтаж. Гибка связь МГС 2 МТ / АГ МТ
Преимущества МГС 2 МТ Е / АГ МТ
  1. Не требуется контроль совпадения рядов внутреннего и наружного слоев кладки;

  2. Ограничитель анкерной гильзы обеспечивает контроль заделки гибкой связи в основание;

  3. Долговечность гибкой связи превышает срок службы ограждающей конструкции.

  4. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет;

  5. Z-образная форма гибкой связи обеспечивает надежную фиксацию в растворном шве облицовочного слоя;

  6. Легкость монтажа обеспечивается применением обсадного инструмента (ОИ).

  7. Распорный элемент гибкой связи и мелкая накатка обеспечивают высокие показатели вытягивающего усилия из основания;

  8. Низкая теплопроводность (в 4 раза ниже аналогов из углеродистой стали).

  9. Фиксатор связи обеспечивает надежное прижатие теплоизоляции к основанию и формирует эффективный воздушный зазор;

  10. Конструкция фиксатора обеспечивает отвод конденсата от теплоизоляционного слоя сохраняя высокие теплозащитные свойства конструкции;

  11. Диапазон температур монтажа и эксплуатации фиксатора связи от -55 до +80C
