Гибкие связи кладки наружных стен
Широкий спектр гибких связей для фасадного строительства
МГС 5 MT Е / 40. Купить

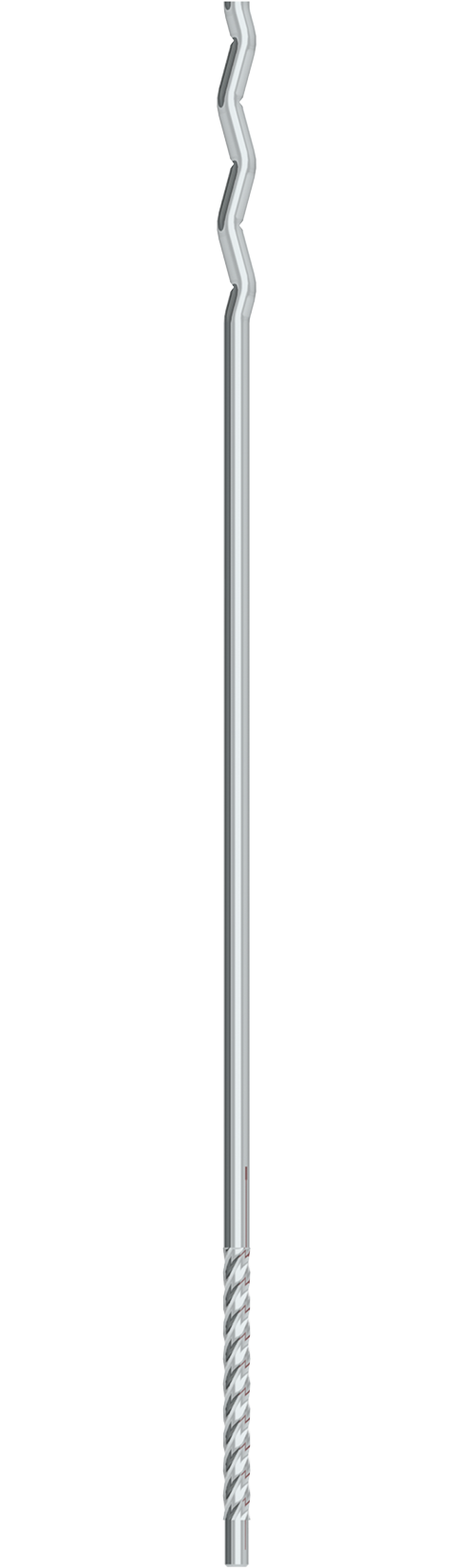

  • МГС 5 MT Е / 40. Металлическая гибкая связь. Cостоит из удлиненного распорно-связующего элемента с диагональной накаткой и тарельчатого полимерного дюбеля.
    МГС 5 MT Е / 40. Металлическая гибкая связь. Cостоит из удлиненного распорно-связующего элемента с диагональной накаткой и тарельчатого полимерного дюбеля.
  • МГС 5 MT Е / 40. Металлическая гибкая связь. Cостоит из удлиненного распорно-связующего элемента с диагональной накаткой и тарельчатого полимерного дюбеля.
    МГС 5 MT Е / 40. Металлическая гибкая связь. Cостоит из удлиненного распорно-связующего элемента с диагональной накаткой и тарельчатого полимерного дюбеля.
  • МГС 5 MT Е / 40. Металлическая гибкая связь. Cостоит из удлиненного распорно-связующего элемента с диагональной накаткой и тарельчатого полимерного дюбеля.
    МГС 5 MT Е / 40. Металлическая гибкая связь. Cостоит из удлиненного распорно-связующего элемента с диагональной накаткой и тарельчатого полимерного дюбеля.

Металлическая гибкая связь. Cостоит из удлиненного распорно-связующего элемента с диагональной накаткой и тарельчатого полимерного дюбеля.

Как заказать?

Добавьте изделие в Заказ, затем отправьте Заявку.

в заказе ...

Отдел продаж:

+7 495 995 49 87
zakaz@termoclip.ru

Региональные менеджеры:

Выбрать регион

Материал:

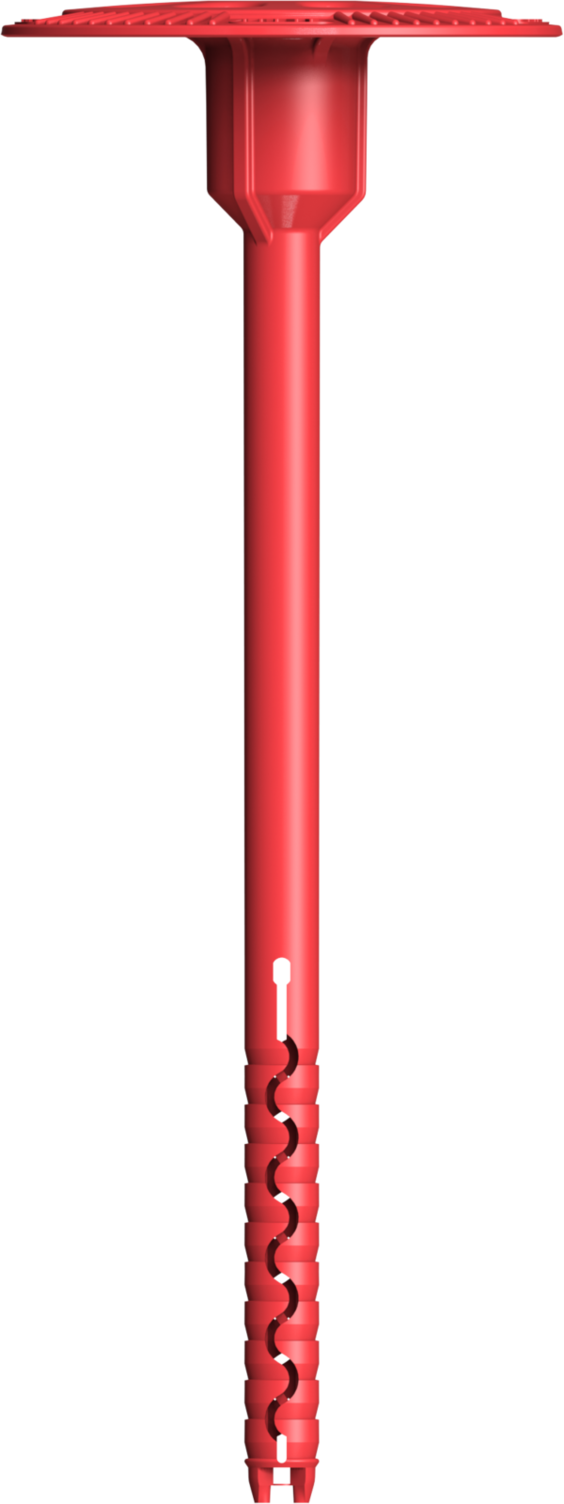

Распорно-связующий элемент выполнен из коррозионностойкой стали; тарельчатый дюбель (Ø 8 мм) выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.

Назначение:

Предназначена для установки в основные типы строительных оснований в многослойной кладке. Служит для соединения основания со штучной облицовочной и фиксацией теплоизоляции с формированием воздушного зазора (40 мм).
Маркировка D, связи / дюбеля, мм Длина гибкой связи, мм Гл-на заделки в несущее / облицовочное основание, мм Вел-на зазора между соединяемыми основаниями, мм
4x100/40 4/8 190 от 35/50 90-105
4x120/40 4/8 210 от 35/50 110-125
4x140/40 4/8 230 от 35/50 130-145
4x160/40 4/8 250 от 35/50 150-165
4x180/40 4/8 270 от 35/50 170-185
4x200/40 4/8 290 от 35/50 190-205
4x220/40 4/8 310 от 35/50 210-225
4x240/40 4/8 330 от 35/50 230-245
4x260/40 4/8 350 от 35/50 250-265
Температурный диапазон эксплуатации, °С–50 ... +80°С
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее50 лет
Усилие вырыва анкера из бетона, кН2.5
Усилие вырыва анкера из кирпича, кН2.0
Типы основания
Бетон Б25
Бетон от Б15
Полнотелый кирпич
Силикатный кирпич
Монтаж

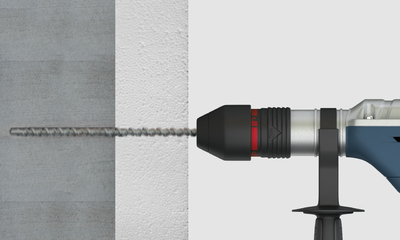

  • В несущем полнотелом основании просверлить отверстие под дюбель Ø 8 мм ( диаметр сверла по режущим кромкам от 8,21 до 8,36мм) на 20 мм больше глубины анкеровки; Удалить продукты сверления из отверстия;

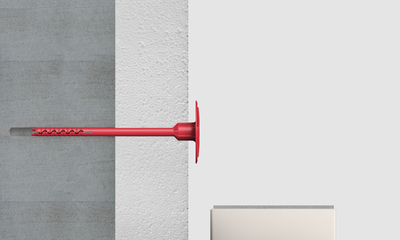

  • В отверстие установить дюбель (глубина анкеровки 50 мм);

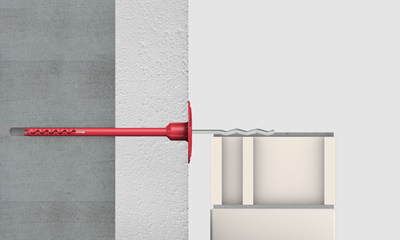

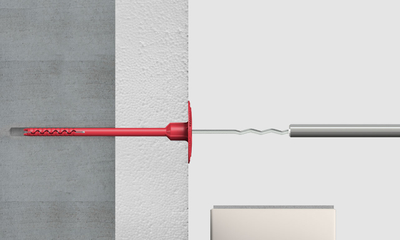

  • С помощью молотка и ОИ (обсадного инструмента) забить распорно-связующий элемент в гильзу дюбеля.
Монтаж: МГС 5MТ Е, МГС 5MТ
Монтаж. МГС 5MТ Е, МГС 5MТ
Монтаж: МГС 5MТ Е, МГС 5MТ
Монтаж. МГС 5MТ Е, МГС 5MТ
Монтаж: МГС 5MТ Е, МГС 5MТ
Монтаж. МГС 5MТ Е, МГС 5MТ
Монтаж: МГС 5MТ Е, МГС 5MТ
Монтаж. МГС 5MТ Е, МГС 5MТ
Преимущества МГС 5 MT Е / 40
  1. Не требуется контроль совпадения рядов внутреннего и наружного слоев кладки;
  2. Установка непосредственно через теплоизоляционный слой;
  3. Долговечность гибкой связи превышает срок службы ограждающей конструкции;
  4. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет;
  5. Надежная фиксация удлиненной гибкой связи с формированием эффективного воздушного зазора 40 мм;
  6. Z-образная форма гибкой связи обеспечивает надежную фиксацию в растворном шве облицовочного слоя;
  7. Низкая теплопроводность;

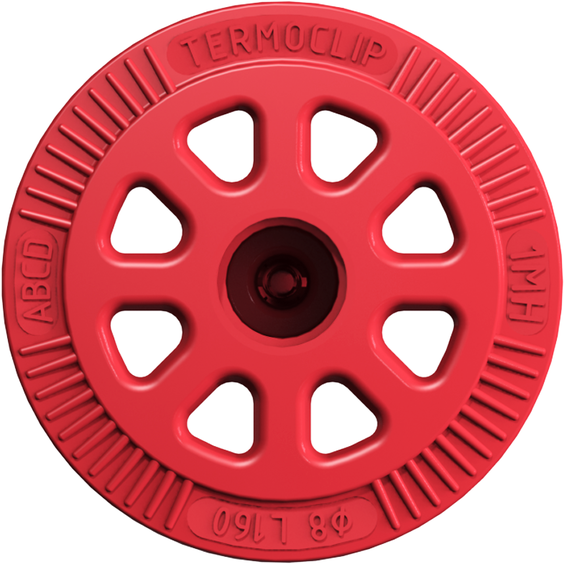

  8. Тарельчатый полимерный дюбель обеспечивает надежное прижатие теплоизоляции к основанию и отводит конденсат от теплоизоляционного слоя;
  9. Диапазон температур монтажа и эксплуатации тарельчатого дюбеля от -55 до +80С, допускает применение для круглогодичного монтажа.
